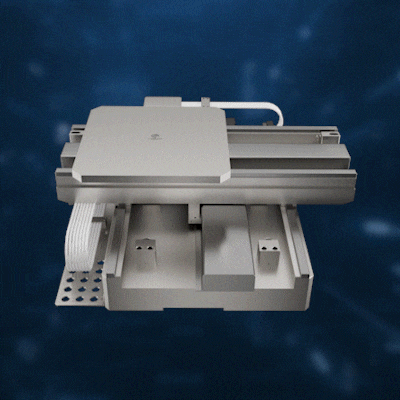

高真空精密二維位移臺采用了符合超高真空標準的材料和IS06潔凈室中的特殊工藝制造，確?？蛇m用于10-5Pa及以下（超）高真空環境。在實現高精度、高剛度XY運動的同時，還保證了真空環境下的熱管理與磁屏蔽需求。
*接口尺寸數據來源于VLS200
|
技術指標 |
單位 |
VLS200-08 |
VLS200-12 |
||
|
軸 |
|
X |
Y |
X |
Y |
|
行程 |
mm |
300 |
220 |
400 |
320 |
|
最大速度 |
m/s |
0.35 |
|||
|
加速度 |
g |
0.4 |
|||
|
精度 |
μm |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
|
雙向重復精度 |
μm |
±0.25 |
±0.25 |
±0.25 |
±0.25 |
|
位置穩定性（3σ）* |
nm |
±5 |
±5 |
±5 |
±5 |
|
速度波動* |
|
<0.1% |
<0.1% |
<0.1% |
<0.1% |
|
直線度 |
μm |
4 |
4 |
4 |
4 |
|
俯仰 |
arcsec |
<10 |
<10 |
<10 |
<10 |
|
偏擺 |
arcsec |
<10 |
<10 |
<10 |
<10 |
|
機械性能 |
|
|
|
|
|
|
驅動負載（無負載） |
Kg |
52 |
7 |
53.5 |
9 |
|
最大負載 |
Kg |
13.5 |
13.5 |
||
|
平臺質量 |
Kg |
100 |
145 |
||
|
外觀尺寸 |
mm×mm×mm |
670×630×200 |
810×714×200 |
||
|
平臺材料 |
|
鋁合金 |
|
||
*非主動減振環境下的測試數據。
在真空產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括行程、編碼器、控制系統等選項。
|
表 1 導軌選項 |
|
|
-G1 |
常規真空導軌 |
|
-G2 |
無磁真空導軌 |
