1.點膠機和點膠閥簡介

點膠設備是運用點膠技術，通過機械結構設計、運動算法、影像視覺等技術，實現對膠粘劑高精度、高效穩定控制性輸出的設備。從智能點膠設備產業鏈來看，該產業鏈上游是電子元器件、機械零部件、系統集成；產業鏈中游是流體控制設備生產制造，主要包括點膠機、涂覆機等；產業鏈下游廣泛應用于消費電子、新能源汽車、光伏、半導體等領域。

根據國際半導體產業協會（SEMI）及相關資料整理，2022 年全球點膠機行業市場規模預測為 90.3 億美元，其中亞太地區占比 53%，至 2028 年預測為 106.8 億美元，點膠機的市場空間較為廣闊。

消費電子方面價值量持續提升，預計 2025 年點膠設備市場容量將由 2020 年 133.3 億元上漲至 191.8 億元；新能源汽車方面預計 2025 年國內銷量將達 1150 萬輛，汽車電子及動力系統將帶動點膠需求。光伏方面 2023 年光伏組件產量預計超 400GW，高增長帶動點膠設備市場容量由 2020 年 9.8 億元增長至2025 年的 17.2 億元。

定位精度、重復精度、點膠速度等核心技術參數是影響終端產品的穩定性、可靠性和安全性等指標，亦是精密智能制造產品的加工工藝設計能否實現的關鍵影響因素。

點膠工藝設備的性能由點膠核心部件和點膠設備機臺綜合決定，核心部件點膠閥的性能指標決定了膠量精度，包括最小點膠直徑、粘度范圍、持續運行頻率以及一致性誤差；點膠設備機臺的性能指標決定了位置精度及運動速度，包括 XY 軸定位精度、XY 軸重復精度、點膠速度、最大加速度等常規參數。其中閥門機構是流體控制設備核心部件，主要應用于點膠機和涂覆機中，點膠閥和涂覆閥會影響點膠機的技術參數。

2.點膠閥分類和比較

早期自動化點膠設備采用接觸式的針頭點膠筒，易造成拉絲拖尾、針頭撞斷等問題，且精度不高，效率低。此后行業內出現電磁驅動型噴射閥，形成了非接觸式點膠（又稱為噴射點膠）這一新型點膠方式。噴射點膠具有不接觸工件、無Z軸運動、點膠速度快、噴射精度高和一致性好等特點，更適用于小微流量、工件表面不平整的精密點膠。但電磁驅動型噴射閥工作頻率最高約為200Hz，點膠精度和速度受到了一定限制。

隨著以智能手機為代表的3C電子產品快速發展，電子制造產業對點膠工藝的精度和效率提出更高要求，國外品牌如美國諾信、德國馬科、德國微密斯、日本武藏等的壓電噴射閥開始進入市場。壓電噴射閥也屬于非接觸式點膠，除點膠精度和速度相較于電磁驅動型噴射閥大幅提高外，其還具有點膠一致性好，易于維護和調試的特點?；谝陨蟽?yōu)勢，壓電噴射閥開始得到大規模應用。

制造產業的持續精密化發展為壓電噴射閥的迅速普及帶來成熟的市場條件以及廣闊的市場空間。如在半導體制造領域，壓電超聲波流量控制方式不產生磁場，不會破壞去離子水的性狀，可應用于刻蝕機、薄膜沉積設備、真空鍍膜設備等多種高端裝備中。隨著TWS耳機、智能手表等可穿戴產品的出現以及人工智能、5G等技術的快速發展，電子元器件持續向微型化發展且集成度不斷提高，對高精度點膠封裝的需求不斷增加，壓電噴射閥有望成為3C電子、新能源電池、半導體等精密電子制造領域的主流點膠方式。

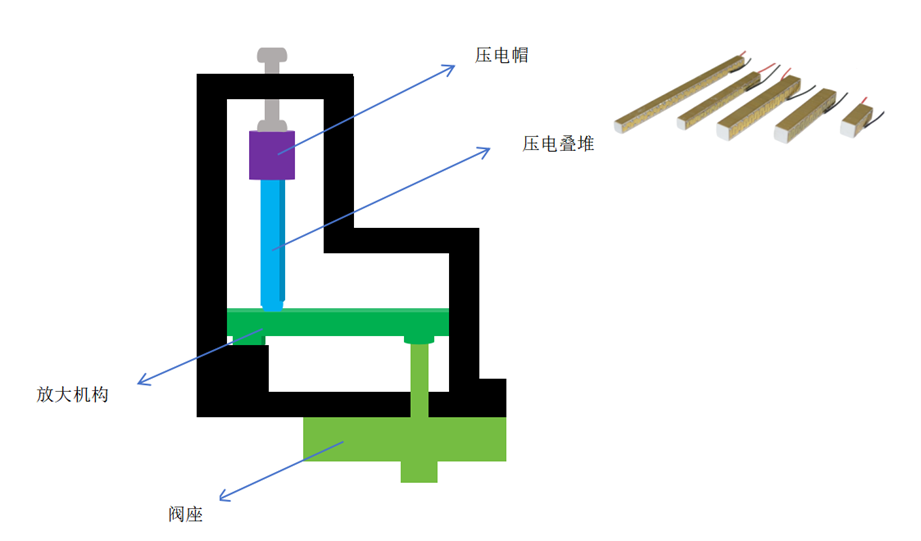

（壓電陶瓷噴射閥結構圖）

（壓電驅動與電磁驅動技術特點對比分析）

（壓電驅動與電磁驅動應用特點對比分析）

3.壓電式噴射閥壓電陶瓷選擇

壓電式噴射閥常用的結構是壓電疊層式驅動器，優點是對負載的輸出力大，響應時間短; 缺點是驅動電壓高，位移小，需要位移放大機構配合使用。

4.為什么選擇隱冠半導體

隱冠半導體壓電部門專注于精密定位執行器及運動系統的研發、生產制造、銷售；是國內壓電領域極少數擁有從壓電陶瓷材料到壓電陶瓷電機再到納米精度壓電運動臺全產品鏈研發與批量生產能力的高科技企業，公司具有豐富的產業化經驗。

隱冠可提供疊堆型壓電陶瓷，具有亞毫秒的響應時間和亞納米分辨率，最大位移達180微米，諧振頻率高達250KHZ，以保證更快響應和更高精度的控制。隱冠自研自產的疊堆型壓電陶瓷可以在較低電壓下產生較大的驅動位移。

公司壓電陶瓷已實現批量化生產，具有豐富的產品規格和種類以匹配不同的點膠閥結構設計。

針對客戶的個性化集成需求，公司可以定制封裝尺寸、電壓、行程、金屬端件等，以滿足機械剛度和穩定性，以保證點膠閥的可靠性和長期運行效果。

同時公司針對客戶特定需求和具體應用場景，集成應變片實現閉環控制。

公司在國內擁有上海、蘇州、廣州、成都四個服務中心，可快速響應全國客戶的技術升級&更新更換、項目開發、維修維護等需求。
